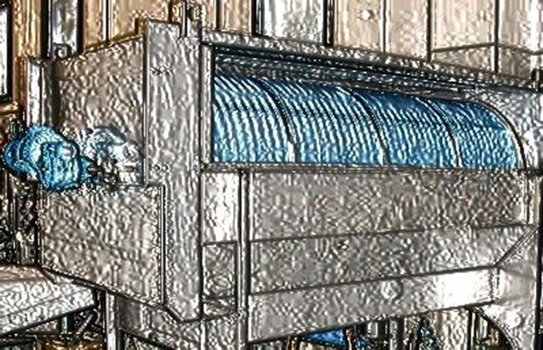

ITR Ispessitore a Tamburo Rotante

Descrizione

L’ispessimento è l’operazione mediante la quale si elimina l’eccesso di acqua, si riducono i volumi e si omogeneizza la fase solida dei fanghi provenienti dalle vasche di sedimentazione primaria e secondaria. Scopo dell’ispessimento è l’addensamento del fango la cui concentrazione viene incrementata dallo 0,5 – 3% al 5 – 8%

Principio di Funzionamento

La separazione dell’acqua dal fango avviene per gravità, filtrando il fango su una tela drenante; l’acqua attraversa la tela ed il fango è trattenuto dalla stessa; è necessario additivare il liquame con una soluzione di polielettrolita che consente la formazione dei fiocchi di fango. La macchina è costituita da un cilindro miscelatore e da un tamburo rotante alloggiato all’interno di una vasca di contenimento a tenuta, che ha altresì la funzione di evitare l’effetto aerosol. Il fango da ispessire viene convogliato nel cilindro miscelatore, corredato di una girante, dove avviene una intima miscelazione del fango con la soluzione di polielettrolita; con tale processo si forma una sospensione di fiocchi in grado di cedere rapidamente l’acqua libera sul telo filtrante. Il fango flocculato entra nel tamburo rotante, sul quale è calzata una tela filtrante in poliestere; grazie alla rotazione del tamburo, ottenuta con l’impiego di un motovariatore, il fango condizionato è in continuo contatto con il telo filtrante, permettendo all’acqua di drenare per gravità e mantenendo i fiocchi di fango all’interno del tamburo; una coclea, posizionata all’interno del tamburo, convoglia i fanghi nella tramoggia di scarico. Il telo filtrante viene pulito in continuo con l’impiego di un collettore di lavaggio dotato di ugelli autopulenti, tali ugelli consentono di ridurre gli interventi di pulizia su ugelli otturati grazie ad un pistone interno che si ritrae aprendo l’orifizio per lo scarico del materiale estraneo, non appena la pressione di alimentazione si riduce a causa dell’intasamento. La macchina è idonea ad essere installata su platea in cls o su passerella in profilati metallici.

CARATTERISTICHE

L’ Ispessitore presenta le seguenti peculiarità:

  • Robusto ed affidabile
  • Semplice manutenzione
  • Bassi consumi

componenti & materiali

L’ Ispessitore a Tamburo Rotante è composto dalle seguenti parti

  • TELAIO di supporto in profilati pressopiegati;
  • CASSONE di contenimento tamburo filtrante, avente la parte superiore incernierata e smontabile; il cassone è completo di tubo alimentazione liquame, tramoggia di scarico acqua filtrata e tramoggia scarico fango disidratato;
  • GRUPPO DI COMANDO completo di motoriduttore, supporti con  cuscinetti, carter di protezione;
  • TAMBURO filtrante composto da profilati rivestiti da tela filtrante in poliestere, completo di flange ed albero; all’interno del tamburo è installata una coclea per l’allontanamento del fango disidratato;
  • TRAMOGGIA di raccolta acque grigliate con flange in uscita;
  • DISPOSITIVO DI LAVAGGIO dotato di ugelli autopulenti;
  • CILINDRO miscelatore completo di motoriduttore;
  • MATERIALE DI COSTRUZIONE in acciaio inox AISI 304, a richiesta anche in AISI 316.

ACCESSORI

L’ispessitore può essere fornito, a richiesta, completo dei seguenti accessori:

  • REALIZZAZIONE IN ACCIAIO inox AISI 316L.
  • SISTEMA DI RICIRCOLO del filtrato per la pulizia della tela, completo di pompa centrifuga, filtro per impurità grossolane e tubazioni di raccordo.
  • UGELLI autopulenti.
  • LIMITATORI DI COPPIA del cilindro e della coclea compattatrice.

Depliant

datasheet

Informazioni aggiuntive

Dimensione

larghezza, altezza, profondità

Materiale

Acciao
