SRR Sedimentatore Raschiante a Trazione Periferica

Descrizione

La sedimentazione è il processo mediante il quale le sostanze solide sospese nell’acqua vengono fatte depositare sul fondo grazie alla sola forza di gravità, mentre le sostanza leggere galleggiano sulla superficie dell’acqua.

Principio di Funzionamento

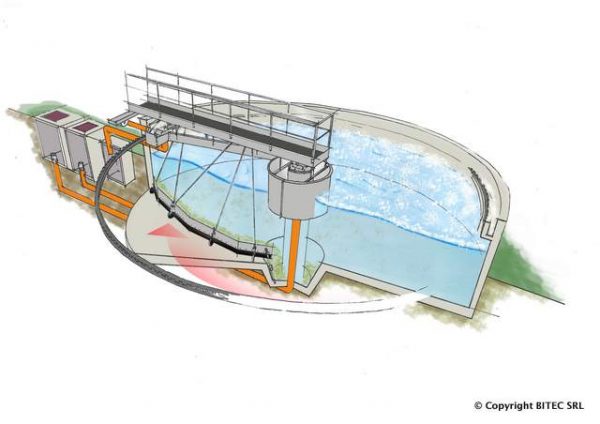

Le acque da chiarificare confluiscono nel cilindro centrale dove viene abbattuta l’energia cinetica, i solidi sedimentabili precipitano sul fondo della vasca. I ponti raschiatori per sedimentatori raschiano le sostanze sedimentate sul fondo della vasca mediante pale raschianti e le indirizzano nel pozzetto centrale di raccolta da dove vengono convogliate all’esterno del bacino, le sostanze surnatanti vengono convogliate verso l’esterno della vasca ed allontanate mediante una vasca di raccolta schiume. La sedimentazione prima del trattamento biologico è definita  sedimentazione primaria, dopo il trattamento biologico è definita sedimentazione secondaria. Il sedimentatore circolare è costituito essenzialmente da un cilindro di calma e da un ponte a semplice trazione periferica che traina la pale raschianti a profilo logaritmico. Velocità periferica variabile da 1 a 2,5 mt/min a seconda del diametro della vasca. La macchina è idonea ad essere installata in vasca circolare in cls a base leggermente inclinata a forma di cono rovesciato; il diametro della vasca può variare da 6 a 40 mt.

CARATTERISTICHE

Il Sedimentatore Raschiante a Trazione Periferica presenta le seguenti peculiarità:
  • Robusto ed affidabile
  • Semplice manutenzione
  • Bassi consumi

componenti & materiali

Il Sedimentatore Raschiante a Trazione Periferica è composto dalle seguenti parti

  • PONTE in lamiera di acciaio pressopiegata a freddo, completo di piano di calpestio in grigliato e mancorrenti corredati di batti piede;
  • GRUPPO di snodo centrale, costituito da piastra di base, ralla senza dentatura completa di sistema di lubrificazione, distributore rotante
    di corrente;
  • CARRELLO DI TRAZIONE completo di ruota motorizzata e ruota condotta in ghisa, rivestite in gomma; il carrello è azionato da motoriduttore combinato a doppia vite senza fine con incorporato limitatore di coppia a protezione di eventuali sovraccarichi;
  • CILINDRO CENTRALE di calma, ancorato al ponte oppure alla colonna centrale;
  • RASCHIE DI FONDO sospese al ponte mediante supporti tubolari opportunamente controventati; le pale, corredate di gomma
    neoprene di usura e di ruote di sostegno, sono a profilo continuo e a forma logaritmica, per facilitare il convogliamento del fango verso il
    centro della vasca
  • RACCOLTA SCHIUME costituito da lama schiumatrice mobile, lama schiumatrice fissa posizionata all’estremità interna della vasca,
    vasca raccolta schiume per l’allontanamento delle stesse;
  • STRAMAZZI E PARASCHIUMA applicati sulla canalina perimetrale di raccolta acqua chiarificata mediante staffe fissate con tasselli
    ad espansione;
  • QUADRO ELETTRICO di comando e controllo ( in opzione);
  • MATERIALE DI COSTRUZIONE in acciaio al carbonio zincato a caldo o in acciaio inox (a richiesta anche AISI 316) o in versione combinata con parti immerse inox e di superficie zincate, in opzione possono essere usati grigliati e parapetti in vetroresina.

ACCESSORI

Il Sedimentatore Raschiante a Trazione Periferica  può essere fornito, a richiesta, completo dei seguenti accessori:

  • REALIZZAZIONE IN ACCIAIO inox AISI 316L.
  • SCUM-BOX con lama paraschiuma.
  • BORDO DI SFIORO a profilo dentato tipo Thompson in acciaio inox AISI 304 con staffe per ancoraggio.
  • BORDO PARASCHIUME con relative staffe di ancoraggio registrabili.
  • APPARECCHIATURA per la pulizia della canaletta a profilo Thompson.
  • INTERRUTTORE DINAMOMETRICO per controllo coppia di trazione.
  • QUADRO ELETTRICO di comando e controllo.

Depliant

datasheet

Informazioni aggiuntive

Dimensione

larghezza, altezza, profondità

Materiale

Acciao
