GAP Griglia ad Arco con Pettine

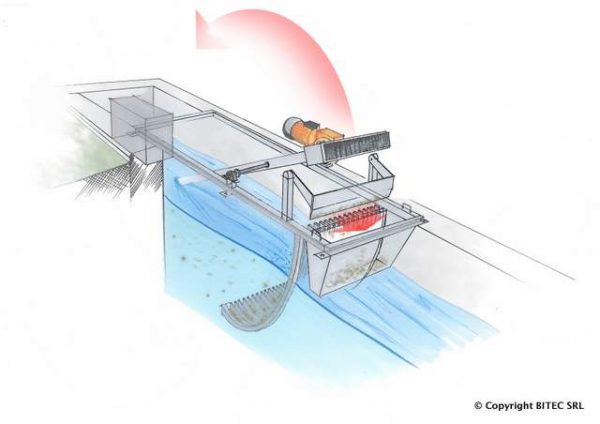

Essa è costituita da una griglia semicircolare fissa e da due o quattro bracci rotanti corredati da pettini pulitori. La luce di filtrazione tra le barre può variare da 15 a 40 mm. La macchina è comandata da un timer pausa-lavoro; quando l’acqua a monte della griglia supera un certo livello un misuratore di livello può riavviare automaticamente la macchina. I corpi grossolani sono intercettati dalla griglia fissa a barre calandrata ad arco. Un motoriduttore comanda la rotazione dei bracci porta-pettini tramite l’albero di comando; durante la fase di salita il pettine pulisce la griglia e solleva il materiale grigliato verso lo scarico, dove un apposito dispositivo provvede a scaricare il grigliato in un cassonetto asportabile manualmente. Nel punto superiore della macchina un pistoncino ammortizzatore evita i rumori che potrebbero essere causati dal dispositivo di scarico grigliato. La macchina è idonea ad essere installata in canale in cls, mediante fissaggio dei telai sulla sommità del canale.
