GVB Griglia sub Verticale a Barre

Descrizione

La Griglia Sub Verticale a Barre inclinata trova impiego nella separazione dei solidi grossolani da acque reflue di tipo civile ed industriale, per separare materiali in sospensione di dimensioni variabili da 15 a 40 mm.

Principio di Funzionamento

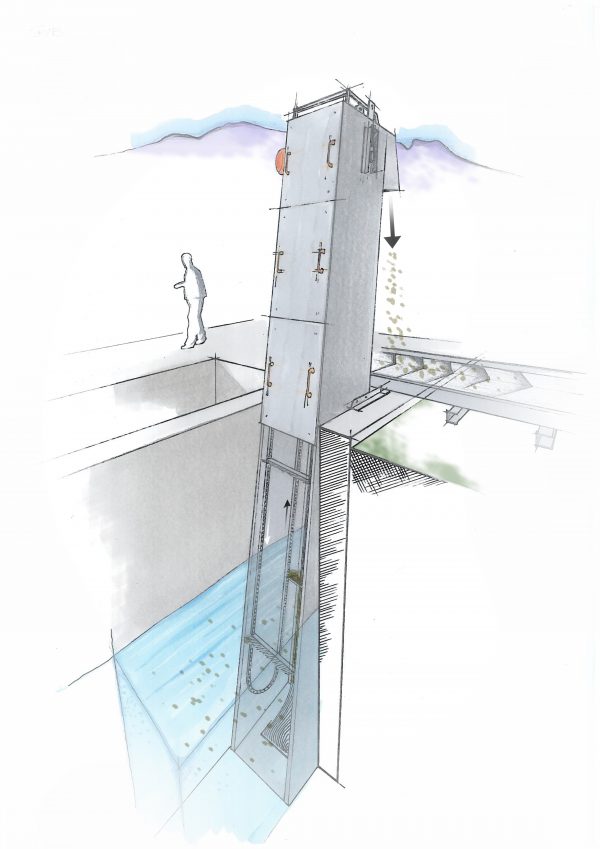

La griglia sub verticale a barre è una macchina compatta per la grigliatura grossolana del liquame da trattare con luce di filtrazione da 15 mm a 40 mm. La griglia viene installata all’interno del canale in calcestruzzo dove scorre l’acqua di scarico. La macchina è comandata da un timer pausalavoro; quando l’acqua a monte della griglia supera un certo livello un misuratore di livello può riavviare automaticamente la macchina. I corpi grossolani sono intercettati dalla griglia fissa a barre. Un motoriduttore comanda la salita e la discesa di uno o più pettini tramite una coppia di catene parzialmente immerse. Durante la fase di salita il pettine pulisce la griglia e solleva il materiale grigliato verso lo scarico, dove un apposito dispositivo provvede a scaricare il grigliato in un cassonetto o in un trasportatore a nastro o a coclea. Nel punto superiore della macchina un fine corsa controlla la movimentazione del pettine. Il fissaggio della macchina è realizzato mediante due staffe poggianti sulla sommità del canale in cls

CARATTERISTICHE

La Griglia presenta le seguenti peculiarità:

  • Facile installazione, anche in canali di cls esistenti.
  • Semplice manutenzione.
  • Bassi consumi energetici.
  • Ridotto ingombro.
  • Contenimento degli odori.
  • Scarico del materiale direttamente in contenitore o trasportatore.
  • Scarico del grigliato in cassonetto di contenimento oppure con sistema di aggancio per sacchi drenanti (big-bag).

componenti & materiali

La Griglia è composta dalle seguenti parti

  • FIANCATE in lamiera pressopiegata a guscio, collegate tra di loro mediante idonei profilati;
  • STAFFE per il fissaggio del telaio a piano pavimento saldate o imbullonate alle fiancate della macchina, il fissaggio a piano calpestio avviene mediante tasselli ad espansione;
  • GRUPPO DI COMANDO costituito da n° 2 corone collegate tra di loro da un albero ed azionate da un motoriduttore combinato a doppia vite senza fine con limitatore di coppia; sul lato opposto al motoriduttore l’albero è guidato da un supporto con cuscinetto; la potenza installata indicata in tabella può variare in funzione dell’altezza della macchina;
  • GRUPPO DI RINVIO costituito da n° 2 corone in acciaio fissate alla parte inferiore interna delle fiancate;
  • GRUPPO TENDICATENA costituito da n° 2 corone collegate tra di loro da un albero e registrabili mediante sistema a vite con cuscinetti installati su idonea slitta;
  • GUIDE per catene di trasporto imbullonate sulle rispettive fiancate con sistema di pulizia durante la corsa;
  • CATENA di trasporto a perni forati in acciaio inox;
  • PETTINE PULITORE fissato mediante idoneo staffaggio alla catena di trasporto;
  • GRIGLIA costituita da ferri piatti spaziati in funzione della luce di filtrazione richiesta;
  • PIANO di contenimento installato dal termine della griglia al punto di scarico;
  • LAMA PULISCI PETTINE la quale al termine dell’operazione di pulitura si disimpegna automaticamente;
  • SCIVOLO di scarico del grigliato;
  • RIPARI ANTINFORTUNISTICI a norma;
  • MATERIALI DI COSTRUZIONE in acciaio al carbonio zincato a caldo o in acciaio inox AISI 304, a richiesta anche AISI 316.

ACCESSORI

La Griglia può essere fornita, a richiesta, completa dei seguenti accessori:

  • BANDELLE di contenimento vaglio
  • REALIZZAZIONE IN ACCIAIO inox AISI 316L.
  • INTERRUTTORE dinamometrico con limitatore
    di coppia sul riduttore.
  • INTERRUTTORE di livello per il funzionamento automatico.
  • QUADRO ELETTRICO di comando e controllo con cassetta in resina a doppia porta, automatismo con timer, galleggiante di controllo livello e interruttore di emergenza a fungo.
  • COLONNINA porta quadro elettrico in acciaio inox AISI 304 per fissaggio a pavimento.

Depliant

datasheet

Informazioni aggiuntive

Dimensione

larghezza, altezza, profondità

Materiale

Acciao
