DTP Dissabbiatore Tipo Pista

Descrizione

Il Dissabbiatore a Pista ha lo scopo di asportare dall’acqua le sostanze con caratteristiche assimilabili a quelle della sabbia, come vetro, metalli, terra, noccioli di frutta, etc.

Con il termine “sabbie” non si identificano solamente le sabbie silicee, ma quell’insieme di inerti pesanti che si trovano nel liquame.

Nei dissabbiatori è sempre presente una quantità di materia organica, che bisogna evitare di far sedimentare con le sabbie, in quanto si genererebbero cattivi odori.

Principio di Funzionamento

La macchina è costituita da una tramoggia di sedimentazione, da una canala e da un’elica in acciaio antiusura. Il liquame entra nella tramoggia di sedimentazione, la sabbia decanta e viene sollevata dalla coclea fino alla bocca di scarico, mentre l’acqua trattata viene allontanata mediante un tubo di scarico posto nella parte in alto della tramoggia di decantazione.

CARATTERISTICHE

Il Dissabbiatore a Pista presenta le seguenti peculiarità:

  • Semplice manutenzione
  • Bassi consumi energetici
  • Scarico del materiale direttamente in
    contenitore o trasportatore

componenti & materiali

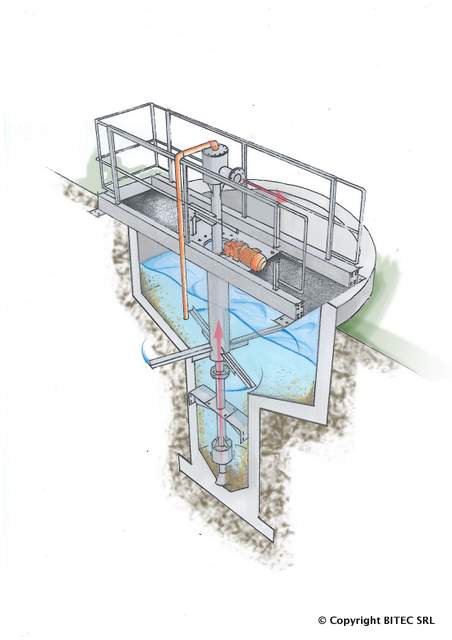

Il Dissabbiatore a Pista è composta dalle seguenti parti

  • PONTE in cls o in lamiera di acciaio pressopiegata a freddo, completo di piano di calpestio in grigliato e mancorrenti corredati di battipiede;
  • MOTORIZZAZIONE costituita da motoriduttore vite senza fine collegato mediante una ruota dentata ad una ralla a dentatura esterna che sostiene la turbina;
  • TURBINA in tubo meccanico completa di pale agitatrici;
  • AIR LIFT posizionato all’interno della turbina, fissato alle opere civili mediante idoneo staffaggio; l’air lift è corredato di tubo ingresso aria, tubo acqua di lavaggio, tubo di sfiato aria, tubo di scarico sabbie;
  • MATERIALE DI COSTRUZIONE in acciaio inox AISI 304, a richiesta anche in AISI 316.

ACCESSORI

Il Classificatore Sabbie può essere fornita, a richiesta, completa dei seguenti accessori:

  • REALIZZAZIONE IN ACCIAIO inox AISI 316L.
  • REALIZZAZIONE COCLEA in acciaio inox AISI 304 o 316.
  • CELLA dinamo-metrica.
  • GRUPPO DI LAVAGGIO con funzionamento temporizzato, provvede alla pulizia della parte superiore della coclea ed alla rimozione delle sostanze sedimentate.
  • SISTEMA DI INSUFFLAGGIO aria nella tramoggia.
  • MOTOVARIATORE a giri variabili.
  • COLLETTORE DI LAVAGGIO della sabbia.

Depliant

datasheet

Informazioni aggiuntive

Dimensione

larghezza, altezza, profondità

Materiale

Acciao
