TNP Trasportatore a Nastro Piano

Descrizione

trasportatori negli impianti di depurazione trovano impiego per il trasporto di fanghi disidratati, di materiali grigliati, di calce idrata ecc., di conseguenza sono installati a servizio di griglie nel caso di trasporto di materiali grigliati, di centrifughe, nastro presse o filtri a piastre nel caso di trasporto di fango disidratato, di silo calce nel caso di trasporto di calce idrata.

Principio di Funzionamento

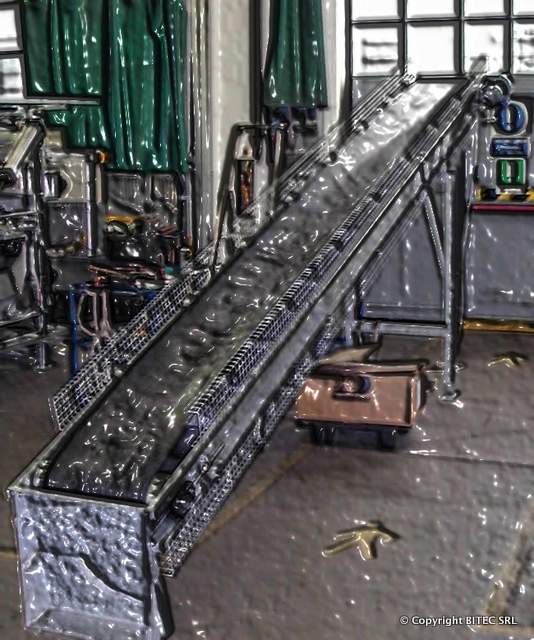

Il trasportatore a nastro piano è costituito da un telaio in struttura metallica, sul quale scorre il tappeto di trasporto in gomma.

Larghezza tappeto di trasporto variabile da mm. 400 a mm. 1000, in funzione della portata richiesta.

Velocità di avanzamento di mt/min. 30.
Possibilità di inclinazione da 0° a 30°.
La macchina è idonea ad essere installata su platea in cls o su passerella in struttura metallica.

CARATTERISTICHE

Il trasportatore presenta le seguenti peculiarità:

  • Robusto ed affidabile
  • Semplice manutenzione

componenti & materiali

Il Trasportatore è composto dalle seguenti parti:

  • TELAIO costituito da due fiancate collegate tra di loro da una lamiera di supporto al tappeto di trasporto;
  • TRAMOGGIA di carico fango;
  • TAPPETO IN GOMMA, con giunzione termosaldata; in caso di trasporto in salita di materiali poco consistenti il tappeto può essere corredato di doghe di contenimento termosaldate allo stesso;
  • RULLI DI TRAINO calettati direttamente sul motoriduttore e rullo di rinvio; i rulli sono rivestiti in gomma nitrilica nera durezza 90 shore;
  • SISTEMA DI TENSIONAMENTO del nastro costituito da due slitte ove scorrono supporti con cuscinetti sui quali è posizionato il rullo di rinvio;
  • RULLI inferiori di sostegno tappeto nella corsa di ritorno;
  • COLTELLO RASCHIANTE lato scarico per favorire il distacco del materiale trasportato e coltello raschiante sotto telo per la pulizia totale del telo prima della corsa di ritorno;
  • SPONDINE LATERALI in acciaio sulle quali sono installate bavette di contenimento in gomma;
  • GAMBE DI SOSTEGNO registrabili in altezza, onde ottenere l’altezza di lavoro ottimale;
  • MOTORIZZAZIONE costituita da motoriduttore avite senza fine calettato direttamente sull’albero del rullo di traino;
  • PROTEZIONE antinfortunistica costituita da fune a strappo posizionata ai lati del trasportatore;
  • MATERIALE DI COSTRUZIONE in acciaio al carbonio zincato a caldo o in acciaio inox AISI304, a richiesta in acciaio inox AISI 316.

Depliant

datasheet

Informazioni aggiuntive

Dimensione

larghezza, altezza, profondità

Materiale

Acciao
