Descrizione
L’ispessimento è l’operazione mediante la quale si elimina l’eccesso di acqua, si riducono i volumi e si omogeneizza la fase solida dei fanghi provenienti dalle vasche di sedimentazione primaria e secondaria. Scopo dell’ispessimento è l’addensamento del fango la cui concentrazione viene incrementata dallo 0,5 – 1% al 5 – 6%.
Principio di Funzionamento

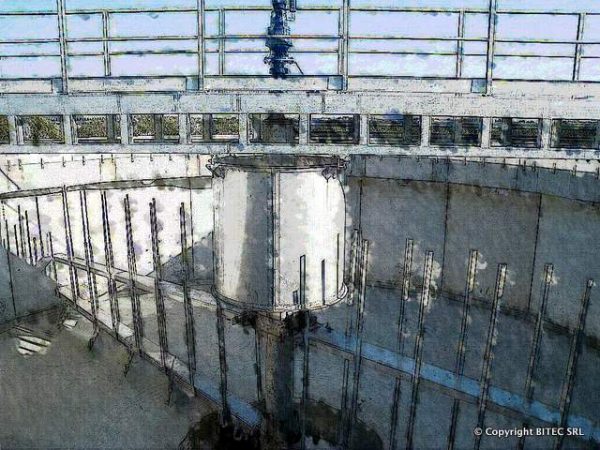

La macchina è costituita da un ponte diametrale in cls o in struttura metallica e da una struttura azionata da un motoriduttore epicicloidale accoppiato direttamente all’albero centrale generalmente per diametri fino a 10m. I fanghi sono ispessiti per gravità in un bacino circolare attrezzato di sistema di
raschiamento di fondo e di rebbi di ispessimento; i rebbi, collegati ai bracci, girando all’interno della vasca disgregano i fiocchi di fango, permettendo l’espulsione dell’acqua e del gas dal fango e quindi la sua sedimentazione. La parte liquida del fango viene espulsa mediante stramazzi ed inviata in testa
all’impianto; le lame raschianti convogliano il fango nel pozzetto centrale. Onde evitare il possibile insorgere di attività biologiche è bene che il tempo di permanenza del liquido da trattare all’interno della vasca sia inferiore alle 30 ore. La macchina è costruita in acciaio al carbonio zincato a caldo o in acciaio inox. La macchina è costituita da un cilindro di calma e da un ponte fisso diametrale (in costruzione metallica o in cls); le pale raschianti sono movimentate tramite un albero di trazione centrale. Velocità periferica variabile m 1,0 a 1,2 mt/min a seconda del diametro della vasca.La macchina è idonea ad essere installata in vasca circolare in cls a base leggermente inclinata a forma di cono rovesciato; il diametro della vasca può variare da 3 a 12 mt
CARATTERISTICHE
L’ Ispessitore a Comando Diretto presenta le seguenti peculiarità:
- Robusto ed affidabile
- Semplice manutenzione
- Bassi consumi
componenti & materiali
L’ Ispessitore a Comando Diretto è composta dalle seguenti parti
- PONTE in cls o in lamiera di acciaio pressopiegata a freddo, completo di piano di calpestio in grigliato e mancorrenti corredati di batti piede;
- GRUPPO DI COMANDO costituito da un motoriduttore epicicloidale combinato con vite senza fine, al quale è collegato l’albero centrale. Il sistema di blocco motore è realizzato con limitatore di coppia installato sul motoriduttore a vite senza fine;
- ALBERO CENTRALE in tubo meccanico di forte spessore con attacco superiore flangiato. Nella parte inferiore l’albero è guidato da una boccola lubrificata ad acqua;
- CILINDRO CENTRALE di calma, ancorato al ponte;
- DUE BRACCI in acciaio rigidamente collegati all’albero centrale dotati di tiranti, controventi e rebbi di ispessimento;
- LAME CONVOGLIATRICI inclinate di 30° rispetto al raggio, con traiettorie interferenti e sfalsate. Dette lame sono regolabili lungo l’asse
verticale con manovra manuale; - GRUPPO STRAMAZZI applicati sulla canalina perimetrale di raccolta acqua chiarificata mediante staffe fissate con tasselli ad espansione;
- MATERIALE DI COSTRUZIONE in acciaio al carbonio zincato a caldo o in acciaio inox (a richiesta anche AISI 316) o in versione combinata con parti immerse inox e di superficie zincate, in opzione possono essere usati grigliati e parapetti in vetroresina.
ACCESSORI
ACCESSORI
L’ispessitore a picchetti a comando diretto può essere fornito, a richiesta, completo dei seguenti accessori:
- REALIZZAZIONE IN ACCIAIO inox AISI 316L.
- QUADRO ELETTRICO di comando.
- BORDO DI SFIORO a profilo dentato tipo Thompson in acciaio inox AISI 304 o 316L con staffe per ancoraggio vasca.
- PASSERELLA DI ANCORAGGIO ponte in acciaio zincato a caldo.
- INTERRUTTORE DINAMOMETRICO limitatore di coppia.
