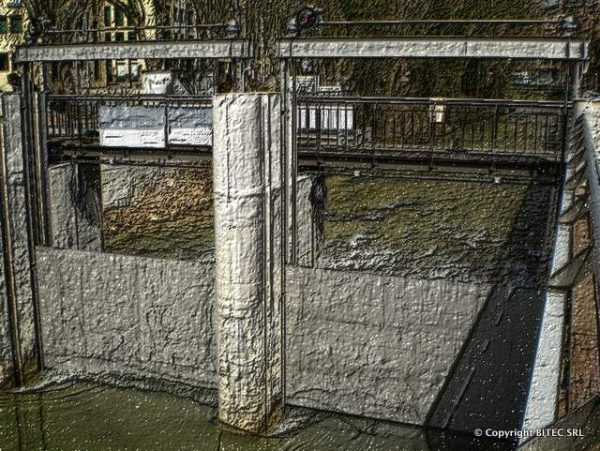

P3E Paratoia tenuta a Tre lati Elettrica

Descrizione

Le paratoie sono un sistema regolabile di sbarramento idraulico atto a regolare il flusso dell’acqua e la relativa portata. Possono essere installate in canale o a parete, con tenuta su tre o quattro lati; la loro movimentazione può avvenire sia mediante azionamento manuale che motorizzato. L’apertura della paratoia può avvenire dal basso, o a stramazzo dal bordo superiore. In questa documentazione, prenderemo in esame la paratoia a tre lati manuale, con riduttore di sforzo.

Principio di Funzionamento

Le paratoie a comando manuale con tenuta su tre lati sono costituite da un telaio (gargame) fissato a parete mediante tasselli ad espansione o incassato in canale, da un gruppo di comando diretto o dotato di riduttore di sforzo manuale, con il quale si aziona la parte mobile a strisciamento detta scudo, completa di guarnizioni di tenuta su tutti e tre i lati. Il supporto del gruppo di manovra posto ad un’altezza standard di 1000 mm può essere costituito dal prolungamento del telaio (gargame) ed una traversa orizzontale della stessa sezione, oppure da una colonna centrale nel caso in cui non è necessario arrivare al piano di manovra col telaio stesso. In tal caso, il movimento viene trasmesso per mezzo di una prolunga di collegamento tra il gruppo di comando ed il gargame. Le paratoie vengono utilizzate in tutti i casi in cui è necessario intercettare e regolare il flusso dell’acqua all’interno di un impianto di trattamento acque reflue.

CARATTERISTICHE

La Paratoia presenta le seguenti peculiarità:

  • Robustezza ed affidabilità
  • Semplice manutenzione

componenti & materiali

La Paratoia è composta dalle seguenti parti:

  • GARGAME a portale realizzato in profilati di acciaio da fissare sulla parete della vasca o incassato in canale;

  • LENTE in lamiera di acciaio con tenuta su tre lati opportunamente rinforzata e completa di cunei e controcunei di serraggio;

  • GUIDE LATERALI in polizene ad altissima densità;

  • GRUPPO DI COMANDO manuale azionato mediante volantino di manovra a comando diretto o riduttore di sforzo manuale a ingranaggi conici (a seconda delle dimensioni della paratoia), madrevite in bronzo, una o due viti salienti o non salienti (a seconda delle dimensioni della paratoia) con passo TPN, copristelo;

  • GUARNIZIONI di tenuta in gomma neoprene con profilo a nota musicale;

  • MATERIALE DI COSTRUZIONE in acciaio al carbonio zincato a caldo o in acciaio inox AISI 304, a richiesta in acciaio inox AISI 316.

ACCESSORI

La paratoia tenuta a tre lati manuale può essere fornita, a richiesta, completa dei seguenti
accessori:

  • REALIZZAZIONE in acciaio inox AISI 316L.
  • COLONNINA DI MANOVRA con relativa prolunga.
  • RIDUTTORE di sforzo manuale.
  • RIDUTTORE di sforzo con rinvio comando in verticale del volantino

Depliant

datasheet

Informazioni aggiuntive

Dimensione

larghezza, altezza, profondità

Materiale

Acciao
