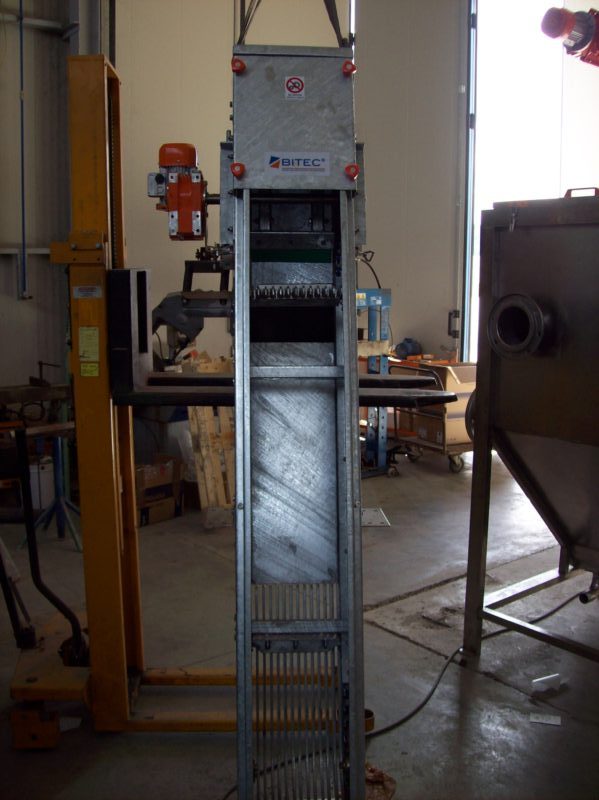

GVB Griglia sub Verticale a Barre

La Griglia sub Verticale a Barre inclinata trova impiego nella separazione dei solidi grossolani da acque reflue di tipo civile ed industriale, per separare materiali in sospensione di dimensioni variabili da 15 a 40 mm.

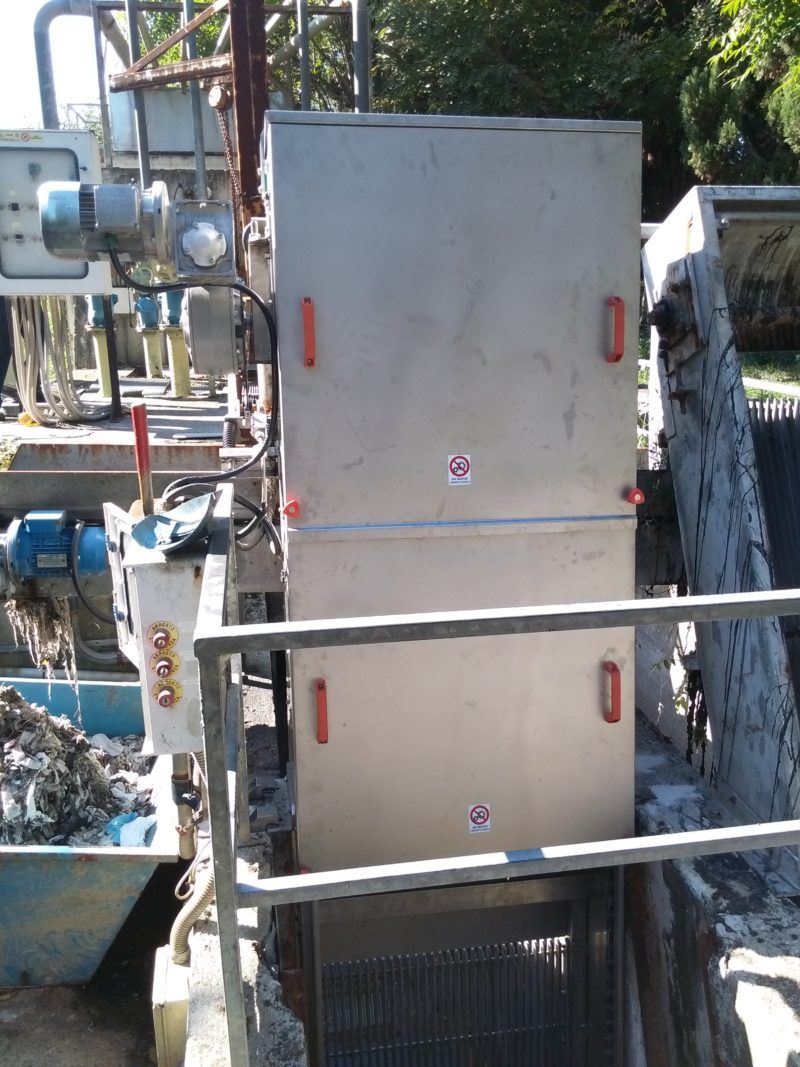

La griglia è una macchina compatta per la grigliatura grossolana del liquame da trattare con luce di filtrazione da 15 mm a 40 mm. La griglia viene installata all’interno del canale in calcestruzzo dove scorre l’acqua di scarico.

La macchina è comandata da un timer pausa-lavoro; quando l’acqua a monte della griglia supera un certo livello un misuratore di livello può riavviare automaticamente la macchina. I corpi grossolani sono intercettati dalla griglia fissa a barre.

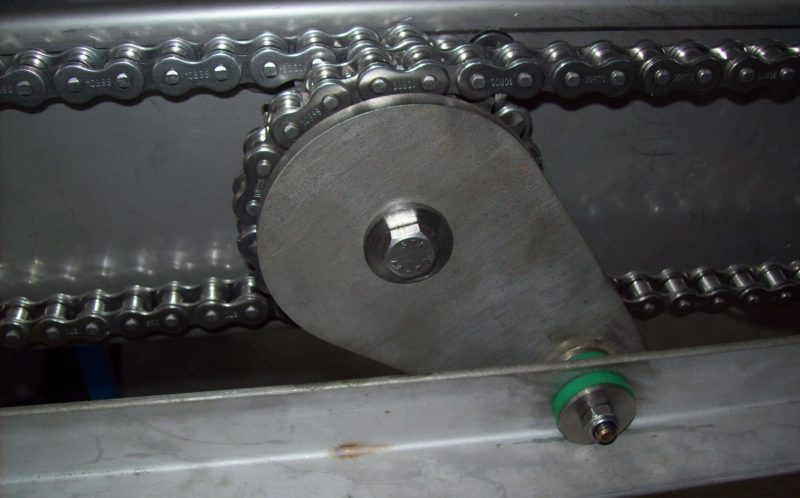

Un motoriduttore comanda la salita e la discesa di uno o più pettini tramite una coppia di catene parzialmente immerse.

Durante la fase di salita il pettine pulisce la griglia e solleva il materiale grigliato verso lo scarico, dove un apposito dispositivo provvede a scaricare il grigliato in un cassonetto, in un trasportatore a nastro o a coclea.

Nel punto superiore della macchina un fine corsa controlla la movimentazione del pettine. Il fissaggio della macchina è realizzato mediante due telai poggianti sulla sommità del canale in cls.



Caratteristiche

La Griglia sub Verticale a Barre presenta le seguenti peculiarità:

• Facile installazione anche in canali di cls esistenti
• Semplice manutenzione
• Bassi consumi energetici
• Ridotto ingombro
• Contenimento degli odori
• Scarico del materiale direttamente in contenitore o trasportatore
• Scarico del grigliato in cassonetto di contenimento oppure con sistema di aggancio per sacchi drenanti

Accessori

La griglia sub verticale a barre può essere fornita, a richiesta, completa dei seguenti accessori:
REALIZZAZIONE IN ACCIAIO inox AISI 316L.
INTERRUTTORE dinamometrico con limitatore di coppia sul riduttore.
INTERRUTTORE di livello per il funzionamento automatico.
QUADRO ELETTRICO di comando e controllo con cassetta in resina a doppia porta, automatismo con timer, galleggiante di controllo livello e interruttore di emergenza a fungo.
COLONNINA porta quadro elettrico in acciaio inox AISI 304 per fissaggio a pavimento
